CN202220989954.X: 一种轻量化储能箱体

摘要

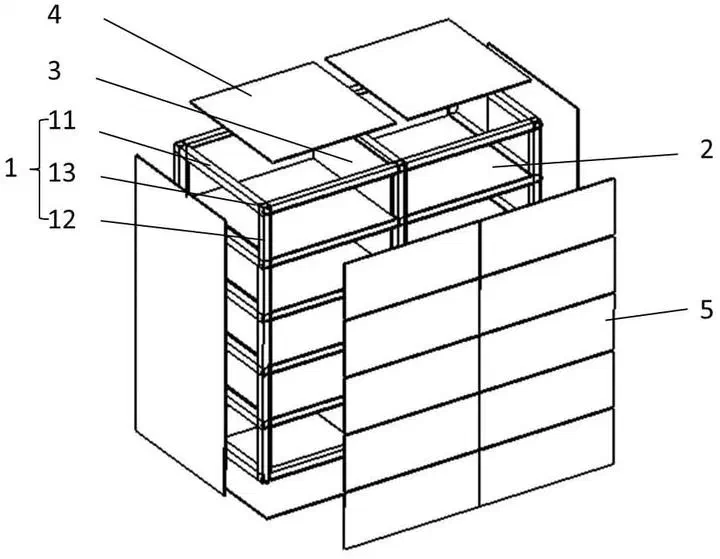

本实用新型提供一种轻量化储能箱体，所述箱体包括多个隔舱框架，所述隔舱框架由多个横杆、多个纵杆和用于连接相邻两个杆的多个连接件组成；相邻的隔舱框架共用连接件以实现相互连接；每个隔舱框架底部均设有托盘，所述托盘与所述隔舱框架固定连接或滑动连接，左右相邻的隔舱框架之间均设有隔板；所述箱体的两侧边、顶部、底部及背部均密封连接有壁板；每个隔舱框架的正面均设有可开关的舱门，且舱门与隔舱框架之间的缝隙处设有密封条。一方面降低箱体重量，另一方面使用连接件保证强度。通过这种连接方式，各个用于安置电芯模块的隔舱之间彼此独立，互不影响，消除原先的结构设计冗余，大大降低箱体结构重量，提高整装效率，降低成本。
